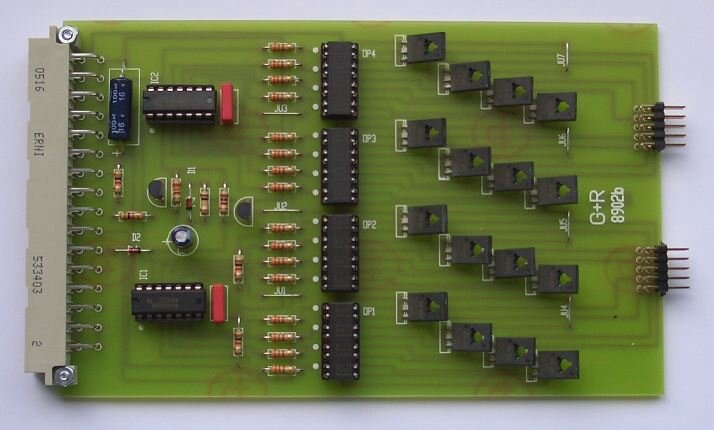

| Die Weichensteckkarte 8902 ist sowohl bei MpC-Classic als auch bei MpC-Digital einsetzbar. Sie wird zum Schalten von Magnetspulen eingesetzt. Anschließbar sind entweder 8 Weichen mit Doppelspulenantrieb oder 16 Formsignalspulen mit Magnetantrieb. Wird die Steckkarte für Weichen eingesetzt, gehören jeweils zwei benachbarte Anschlüsse an den Pfostenleisten (rechts) zu einer Weiche. Welcher der beiden Anschlüsse für "abzweig" oder "gerade" verwendet werden soll, kann in der Software eingestellt werden. Wird die Steckkarte für Formsignale eingesetzt, können die 16 Anschlüsse für beliebige Formsignalspulen verwendet werden. Eine Anschlussabhängigkeit wie bei den Weichen besteht dann nicht. Es können beispielsweise 8 zweibegriffige Formsignale (=8x2=16 Spulen) oder 5 zweibegriffige (=5x2=10 Spulen) und 2 dreibegriffige (=2x3=6 Spulen) angeschlossen werden. Die Spulen eines Formsignals müssen dabei nicht zwangsläufig an derselben Steckkarte 8902 angeschlossen werden. Tritt im Betrieb ein Fehler bei einer Weiche auf, genügt ein Tausch der zugehörigen Weichenkarte 8902 gegen eine andere 8902 um den Fehler zunächst grob wie folgt zu lokalisieren: Tritt derselbe Fehler nach dem Tausch bei einer anderen Weiche auf (ist er also mit der Steckkarte gewandert), ist die Karte defekt. Tritt der Fehler nach wie vor bei derselben Weiche auf, ist die Steckkarte in Ordnung und es ist entweder die Weiche fehlerhaft oder die Verdrahtung zur Anlage. |
