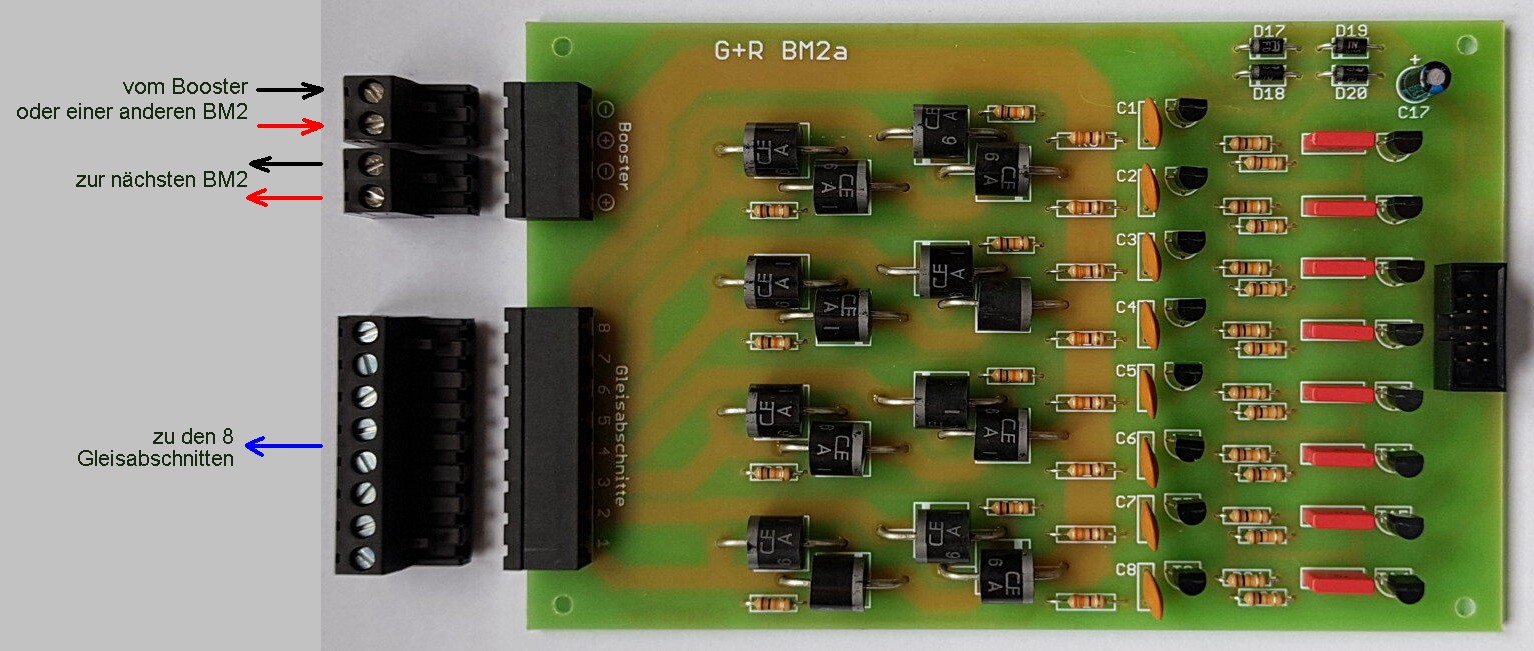

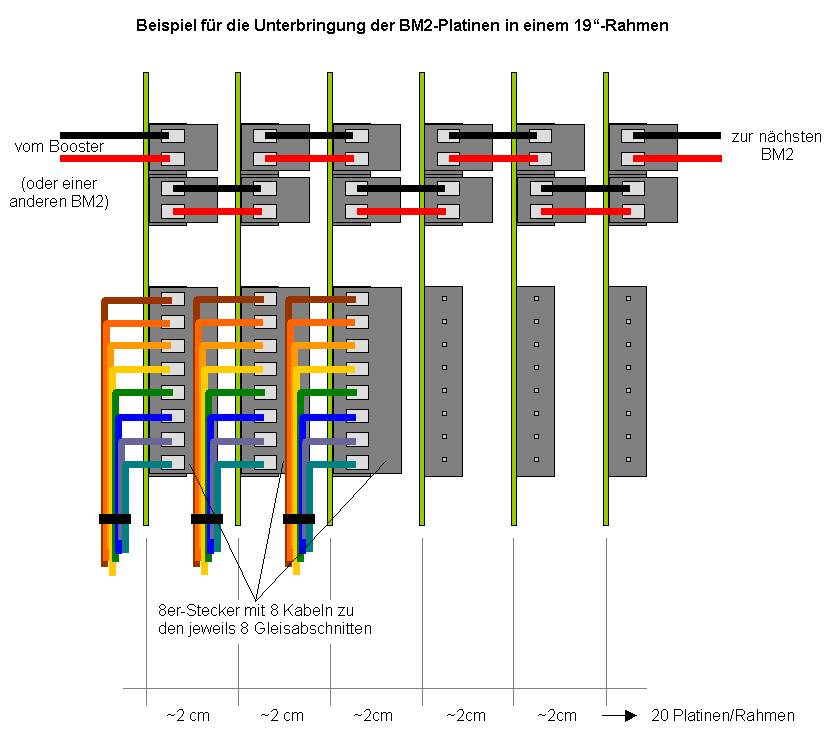

Die 100 x 160 mm große Platine enthält 8 Belegtmelder für MpC-Digital. Sie ist für einen Stromfluss von 6 Ampere dimensioniert und eignet sich für den Einsatz bei Anlagen der Spur I bzw. IIm (Gartenbahn). Die Platine kann in der Nähe der Gleisabschnitte platziert werden. Durch ihre Größe (Europaformat) passt sie aber auch in einen 19"-Rahmen. Vom Booster (oder einer in der Nähe bereits angeschlossenen BM2-Platine) wird der Fahrstrom (+) und (-) mittels einer 2-poligen Klemme links oben in die Platine eingespeist. Der Boosteranschluss ist zweifach vorhanden. Damit kann der Fahrstrom von hier aus direkt zur nächsten BM2-Platine weitergeschleift werden. Auf der Platine fließt der Strom über die 8 Belegtmelder-Stufen. Mit der 8-poligen Klemme (links unten) fließt der Strom weiter zu 8 beliebigen Gleisabschnitten dieses Boosters. Vom Pfostenverbinder auf der rechten Platinenseite liefert ein 10-poliges Flachbandkabel die ermittelten Belegtzustände an die Einlesekarte 9473 im 19"-Rahmen. Die 9473 trennt einerseits den Digitalstrom über Optokoppler von der Computer-Datenleitung und puffert außerdem eine verschwindende Besetztmeldung für ca. 2 Sekunden, bevor sie das Gleis dem Programm freimeldet. Die 8 Belegtmelder wirken für beide Fahrtrichtungen. Die Empfindlichkeit der Belegtmelder beträgt ca. 4.7 kOhm.  |
