G+R:  Drehregler

Die Geschwindigkeitsregelung der Triebfahrzeuge erfolgt normalerweise mit den Pfeiltasten der Computertastatur oder den Plus-Minus-Tasten im Fahrpult (vgl. PE-Formular). Es kann aber auch ein über 360 Grad drehbarer Drehregler verwendet werden. Die Drehregler-Platine ermittelt die Drehrichtung und meldet sie über zwei Kontakte (A und B) dem Programm. Über einen dritten Kontakt (Dr) steht eine weitere Funktion zur Verfügung, die durch einen Druck auf den Drehknopf ausgelöst wird. Die 3 Kontakte k&0uml;nnen an beliebige Anschlüsse einer Tasterkarte 8503 (bei MpC-Classic auch Blockkarte 8705/9505 oder Hilfblockkarte 8706) angeschlossen werden. Inklusive der beiden Stromversorgungskontakte (+5V und GND) verfügt der Drehregler somit über 5 Kontakte. Für den Anschluss wird (weil im MpC-Sortiment bereits vorhanden) eine 10-polige Pfostenwanne mit 10-poligem Flachkabel verwendet. Für jeden Kontakt stehen im Flachkabel somit zwei nebeneinander liegende Leitungen zur Verfügung.

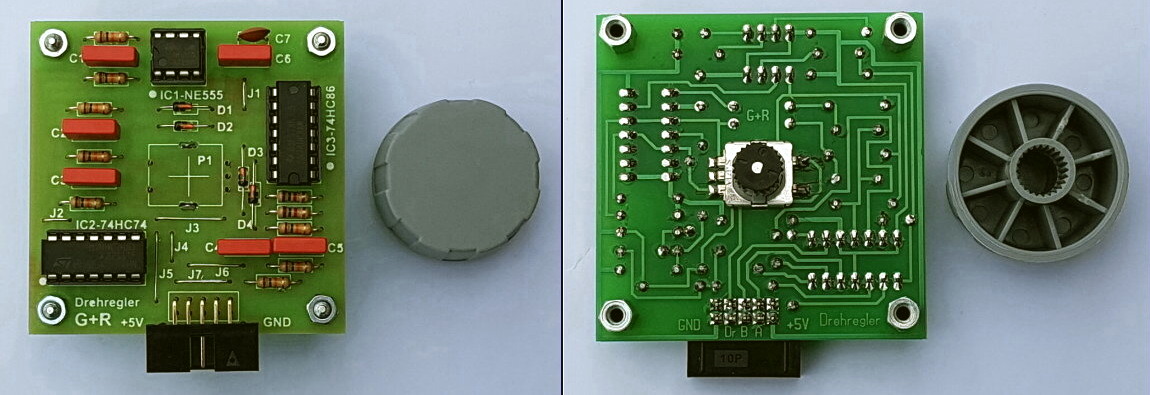

In den Abbildungen oben ist der Drehimpulsgeber (Encoder) auf der Leiterbahnseite der Platine montiert. Damit sind die Bauteile auch nach der Montage wartungsfreundlich erreichbar.

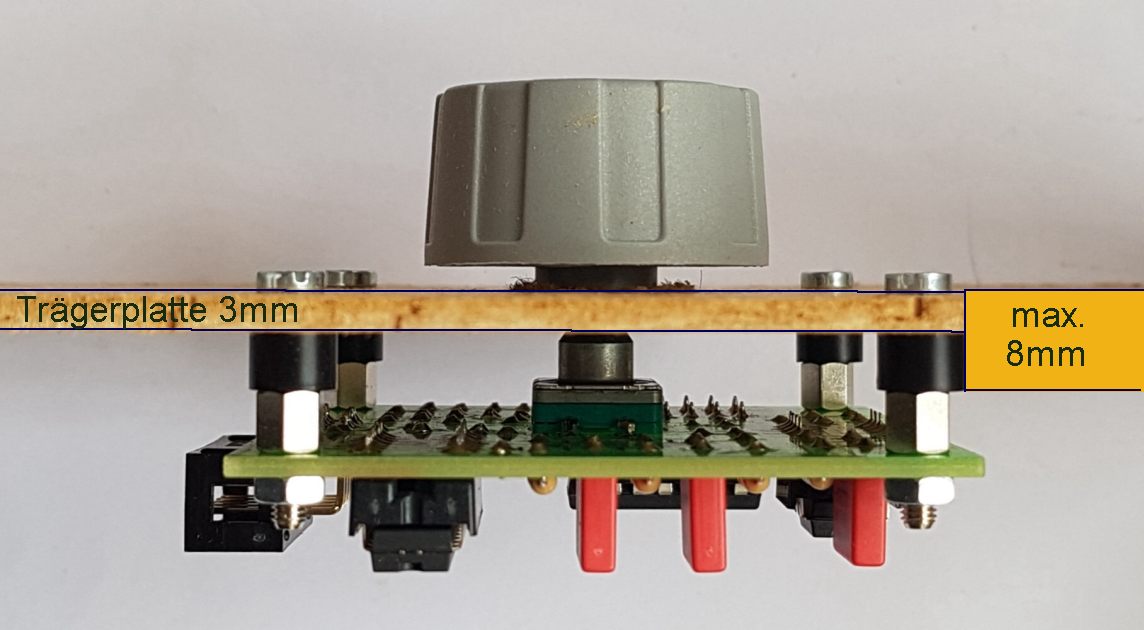

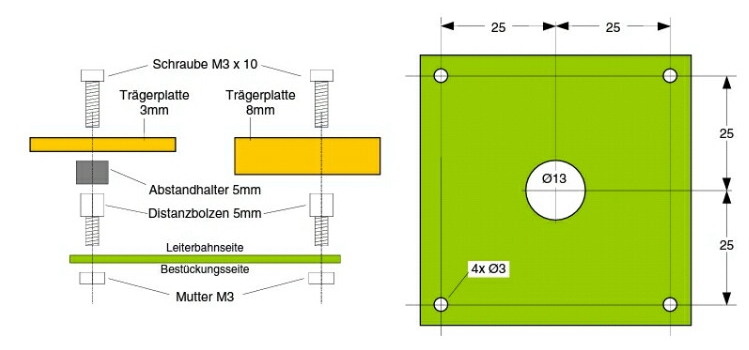

Zur Montage sind 4 Bohrungen 3mm im Raster von 50 mm sowie eine zentrale Bohrung 13mm für den Drehknopf erforderlich. Die Befestigung erfolgt über mitgelieferte Distanzbolzen, Abstandhalter, Schrauben und Muttern M3. Die Montageplatte (Trägerplatte) sollte eine Dicke im Bereich von 3 - 8mm haben.

Der Drehknopf ist baugleich mit dem von der Intellibox (Fa. Uhlenbrock).
